恒爾暖薄型墻暖安裝使用說明書

注 意 事 項

1. 在安裝和使用前，必須仔細閱讀本安裝使用說明書。

2. 請注意本說明書中的安全警示標記及說明的內容。

3. 一般原因的危險：如果違反，則會導致薄型墻暖的損壞、財物的損失或使人員受到傷害。

4. 任何不遵守安全警示標記所標注的內容，將引起人身的傷害、薄型墻暖的損壞、及任何其他財產損失，對此，廠方不負任何責任，也不承擔任何賠償。

5. 本產品必須配置采暖系統和熱源才能起到供暖的作用，采暖系統、熱源及薄型墻暖的設計、安裝與維護必須由專業人員進行操作。

6. 使用必須確認：由精通本說明書，同時具有專業水暖安裝經驗的人員來安裝與維護本產品。

7. 流入薄型墻暖的水，不得有固體顆粒、纖維或其他雜質，否則應在入水口處安裝過濾器。

8. 本薄型墻暖只允許用于閉式采暖系統，嚴禁用于與自來水連同的或自動補水的開式系統；

9. 本薄型墻暖如安裝于集中采暖系統，必須確認采暖系統里的水質符合中華人民共和國GB/T29044-2012《采暖空調系統水質》標準里針對鋁制散熱器的要求，即采暖系統循環水的pH在(25℃)6.5-8.5 之間，CL-含量小于等于 30mg/L等參數要求。

10. 冬季，長時間不供暖并且環境溫度低于0℃時，應排空薄型墻暖內的水，或采暖系統有防凍功能并確保能夠正常起作用，以避免造成薄型墻暖的凍裂。

11. 供暖時段內，薄型墻暖內的水可能是灼熱的，并處在高壓下，更換閥門、堵頭、排氣閥或其他維修時，必須預先關閉相關閥門，并且排空薄型墻暖內的水以避免燙傷。

12. 在使用過程中如發現墻暖里有水流聲或末端幾片不熱，一般是墻暖里有氣阻造成，應進行排氣，如果安裝的是手自動一體式排氣閥，可以手動快速排氣或讓其自動周期性排氣。

13. 如發現薄型墻暖下方有滲漏水現象發生，請立即關閉進回水端的閥門，并拆卸掉上、下飾罩，檢查滲漏水的地方，然后進行維修，如自己沒有維修能力，請聯系當?shù)亟?jīng)銷商或?qū)I(yè)人員進行維修。

目    錄

1、恒爾暖薄型墻暖特點簡介

2、恒爾暖薄型墻暖專利證書

3、恒爾暖薄型墻暖的參數表

4、恒爾暖薄型墻暖的安裝

4.1、薄型墻暖的組裝

4.2、薄型墻暖上墻固定

4.3、安裝溫控閥、排氣閥、堵頭及與系統對接

4.5、系統沖洗及打壓檢查

4.6、上飾罩和下飾罩的安裝

4.7、側邊裝飾罩的安裝

5、恒爾暖薄型墻暖的使用

6、恒爾暖薄型墻暖的維修

7、恒爾暖薄型墻暖的維護保養

恒爾暖薄型墻暖特點簡介

薄型墻暖由合肥恒暖暖通設備有限公司于2017年率先發明，并且已申請8項中華人民共和國專利，到目前為止，世界范圍內還沒有發現同類產品。這種“薄型墻暖”是將供暖和護墻裝飾板的裝飾功能有機融為一體的新型水暖供暖方式。

“薄型墻暖”是薄型墻圍式暖氣片的簡稱，又可稱之為：超薄暖氣、墻圍式暖氣片、墻裙式采暖散熱器、護墻板式暖氣、墻面裝飾板供暖、裝飾護墻板采暖等等。

“薄型墻暖”相當于把傳統的柱式暖氣片設計的很薄緊貼墻面安裝，外觀看起來是墻面或護墻裝飾板，在和墻面融為一體的面板之下，隱藏著供暖水道和散熱翅片，面板、翅片和水道采用鋁合金一體擠壓成型，供暖時熱水通過水道流動，熱量通過水道壁傳遞給翅片，再通過翅片傳遞給面板，最后主要以輻射方式向室內散發，從而加熱室內空間。

恒爾暖薄型墻暖具有以下優點：

1、薄型設計，緊貼墻面安裝，美觀不占據室內空間；

2、隱形供暖，將供暖隱藏在墻圍裝飾板或墻面中；

3、安全無隱患，無尖銳棱角，是有小孩子家庭和幼兒園學校的理想選擇；

4、不揚塵，不會像傳統暖氣片那樣把墻面熏黑；

5、可以根據用戶需求，現場組裝任意長度和高度，靈活方便；

6、安裝容易，即使不用專業師傅，用戶自己也可以輕松搞定；

7、安裝后，也可以再輕松增加墻暖片數；

8、維修方便，只需要更換損壞的單片散熱片，無需整組更換。

（圖1、恒爾暖薄型墻暖專利證書）

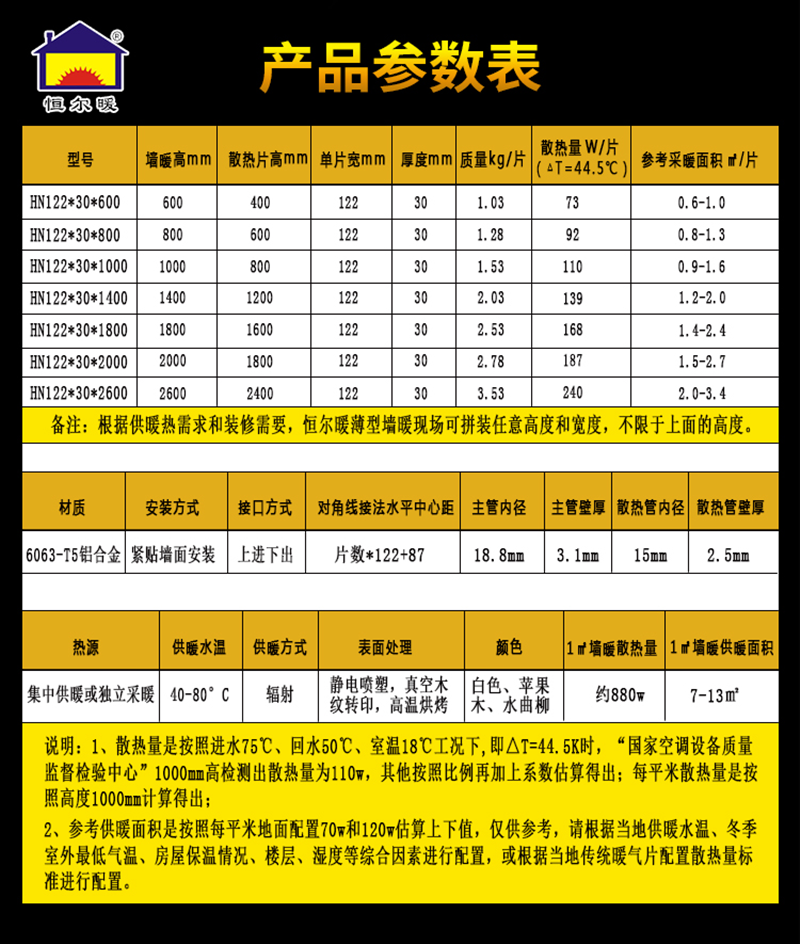

（圖2、恒爾暖薄型墻暖參數表）

說明：恒爾暖薄型墻暖以上參數可能會因產品更新等原因而改變，不另行通知，請以實際參數為準。

恒爾暖薄型墻暖的安裝

恒爾暖薄型墻暖的安裝分為以下幾個步驟：

Ø 薄型墻暖的組裝

Ø 薄型墻暖上墻固定

Ø 與系統管道對接及溫控閥、排氣閥、堵頭的安裝

Ø 系統沖洗及打壓檢查

Ø 上飾罩和下飾罩的安裝

Ø 側邊裝飾罩的安裝

一、薄型墻暖的組裝

1、現場組裝的前提條件

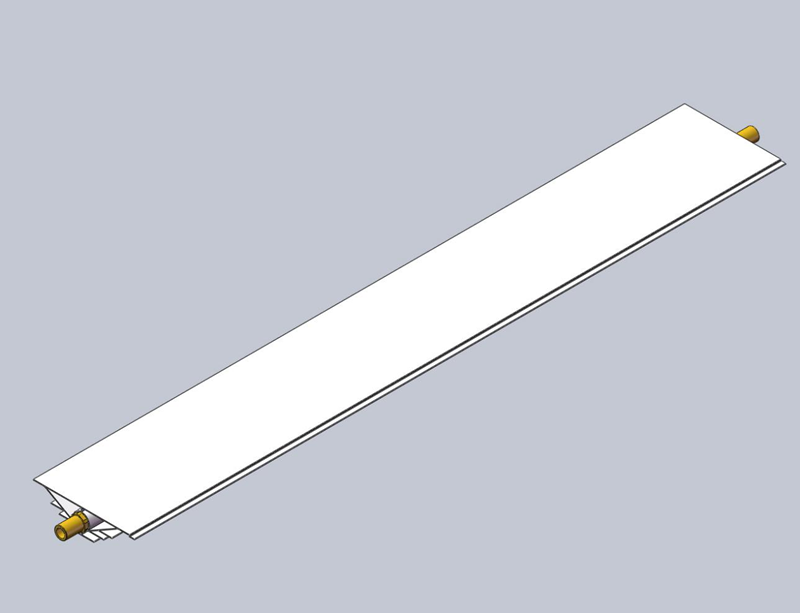

a、每支散熱片根據需要已切割相應長度，兩頭都攻好絲，并且已將伸縮式活接的3分接頭裝配在散熱片的兩頭，詳見下圖：

（圖3）

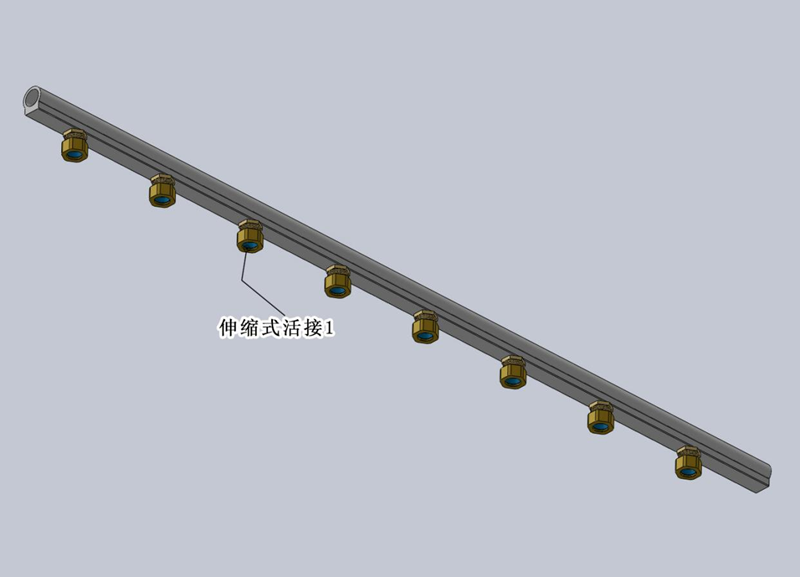

b、薄型墻暖的上下主管已切割對應長度，兩頭端口和與散熱片對接的孔已經攻好絲，并且已將伸縮式活接的異徑接頭裝配到主管上的這些孔上，詳見下圖：

（圖4）

2、薄型墻暖的組裝方法

第一步，將每支散熱片全部正面或背面貼著地面擺放在一起，并將一支側邊插入邊上另一支的U型槽中；

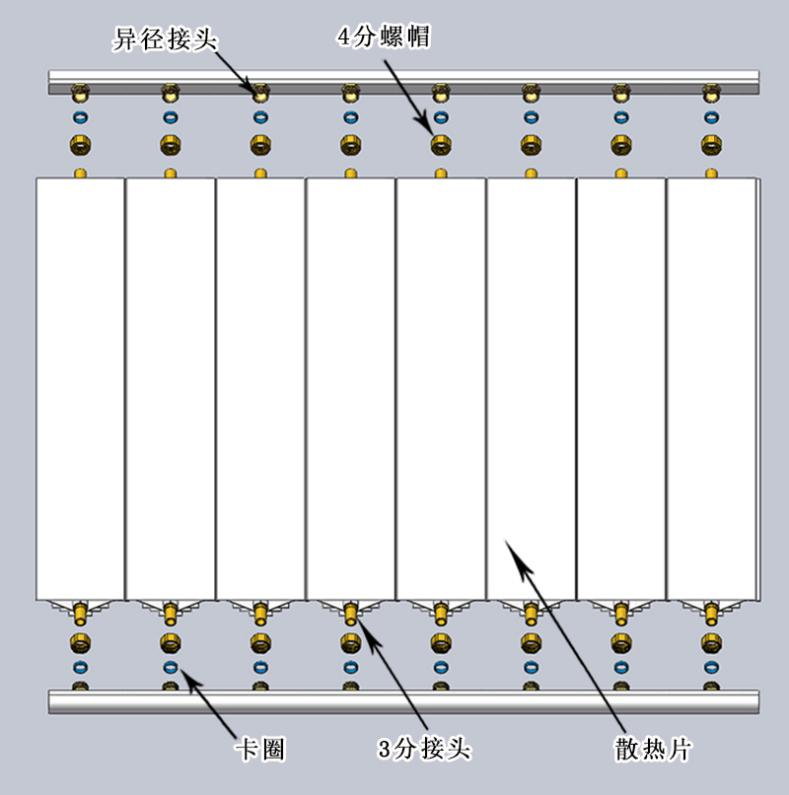

第二步，裝配在一起。在散熱片上下各放一根主管，使主管上的支管異徑接頭與散熱片兩頭的3分接頭一一對應，將異徑接頭上螺帽和卡圈取下來，依次套在3分接頭螺桿上，再將螺桿插入異徑接頭的內腔里，并插到底；

（圖5）

第三步，校準長度。校準每支散熱片兩頭的長度，使同一頭的每支散熱片的長度相差不大，避免出現上下飾罩遮蓋不了端口的現象；

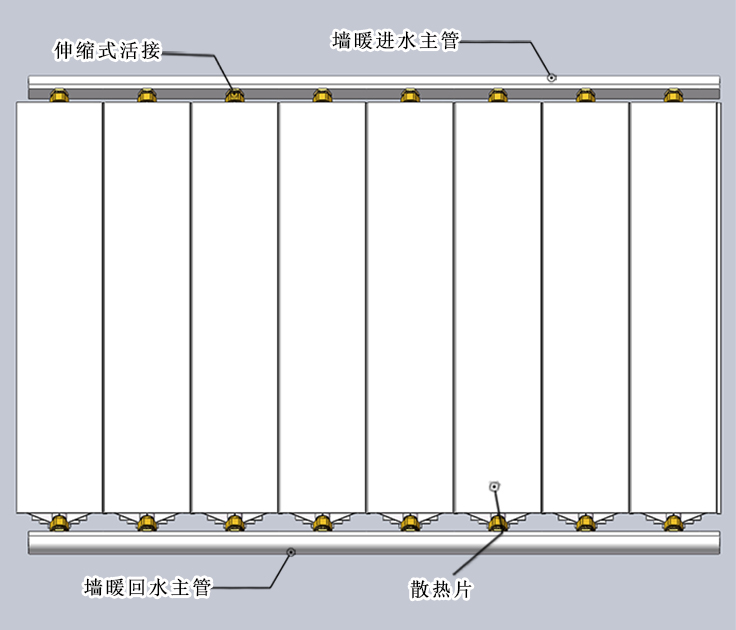

第四步，鎖緊螺帽。用一只扳手固定住主管上異徑接頭的6角對邊上，用另一只扳手將每只螺母順時針擰緊鎖牢，確�？ㄈ_到很好的密封效果，這樣整組薄型墻暖組裝完成。

（圖6）

二、薄型墻暖的上墻固定

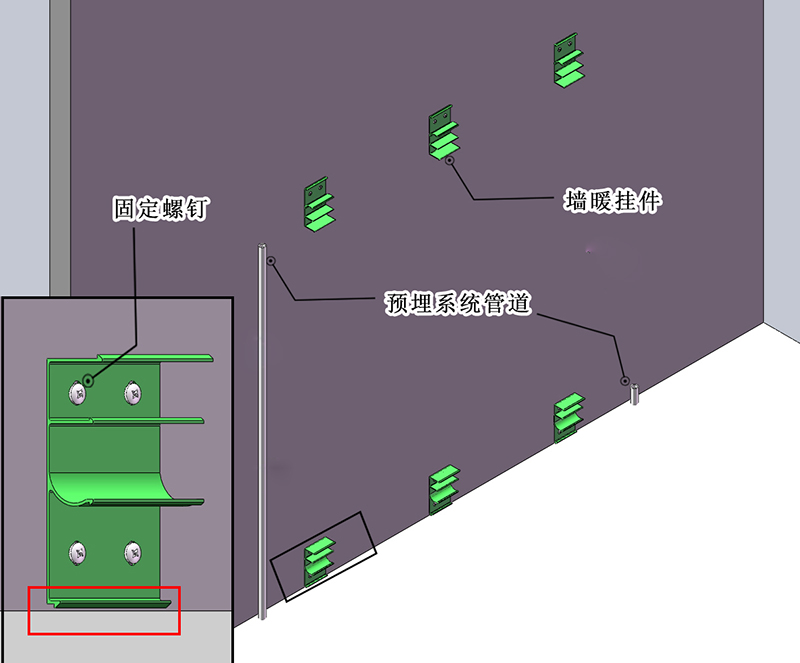

第一步、安裝墻暖掛件和固定保溫反射膜

1、先根據預留系統管道的位置確定墻暖安裝的準確位置，然后在左右兩邊第一和第二片散熱片之間分別固定一只掛件。

2、按照50cm長的墻暖上下各2只固定掛件，然后每增加50cm左右長度在中間分別增加1只掛件。

3、先將掛件放在墻暖下面定位，用鉛筆畫出每只掛件4個螺絲固定孔位置，定位下面掛件的高度時，用下飾罩長側邊放在掛件下面定位距地高度（約為1.5mm），并用紅外線水平儀校準每支掛件固定螺孔在同一水平線上；

4、用沖擊鉆在畫出的掛件固定位置打孔；

5、將塑料膨脹管插入掛件螺絲固定孔；

6、然后用自攻螺絲將F型掛件一一固定在墻上，F型掛件的側長邊靠近墻暖方向，并用紅外線水平儀校準，使每只掛件都在同一水平線上；

7、將墻暖下主管推入下掛件中間卡槽內，并在上主管對應處卡上一個掛件，將墻暖緊貼墻面，并用鉛筆在上面每只掛件的4個腰孔中做記號，然后取下墻暖，用安裝下掛件相同的方法在做記號處安裝上掛件，并校正每只掛件的高度

8、根據墻暖的長度和高度，裁剪相應尺寸的保溫反射膜，并將其粘貼在墻暖安裝的墻面上。

（圖7）

第二步、墻暖上墻固定

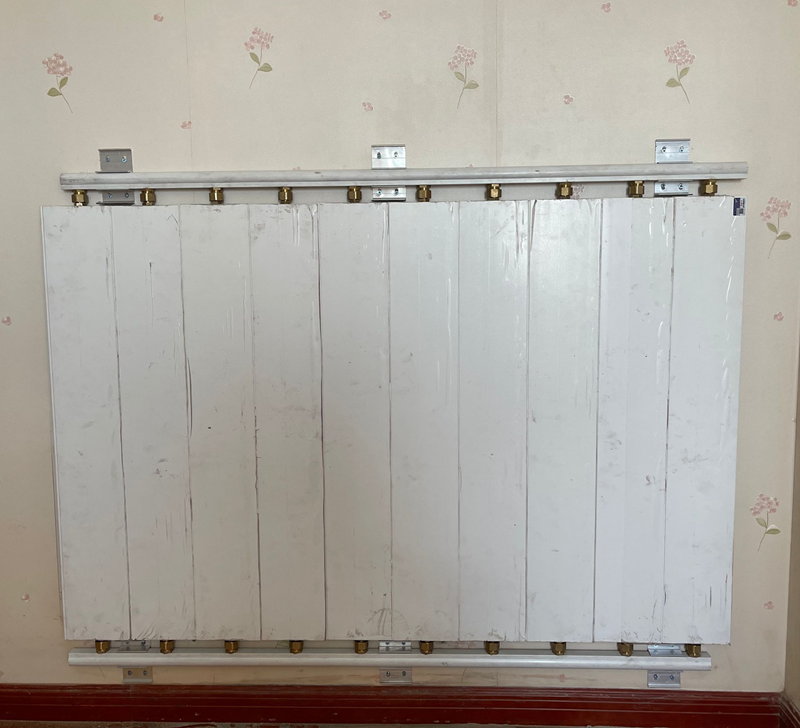

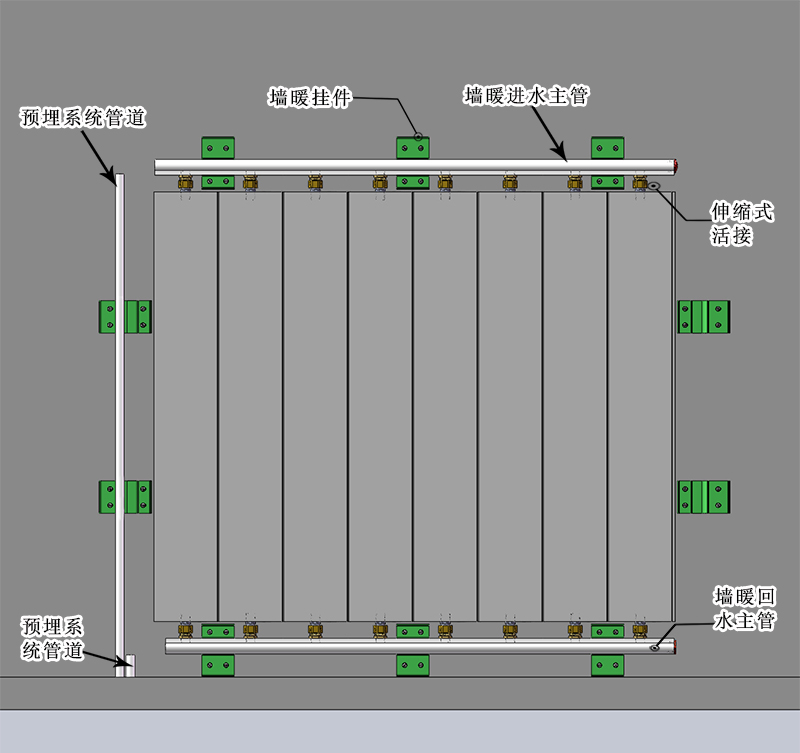

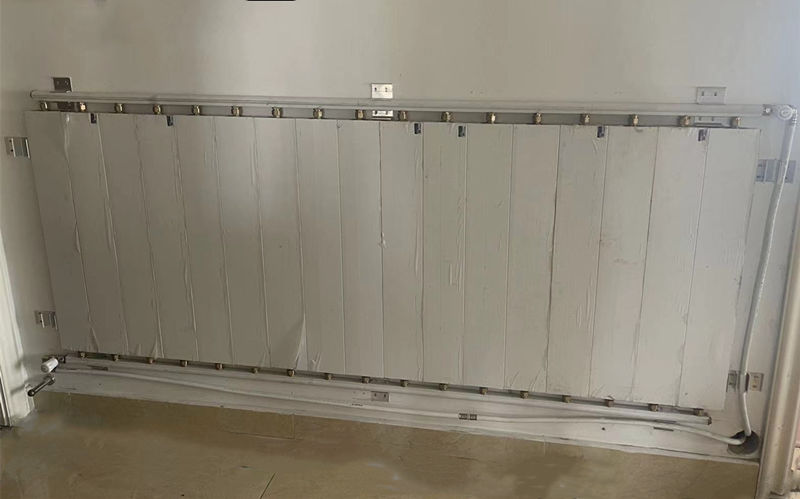

將墻暖散熱面向外，上墻安裝到掛件上，下主管安裝在下掛件中間卡槽內，上主管安裝在上掛件中間的卡槽內。

（圖8）

第三步，兩側裝飾罩掛件的安裝

說明，墻暖如果兩側設計有裝飾罩，則就需要進行兩側裝飾罩掛件的安裝，否則，就不需要。

根據墻暖的高度，確定每邊安裝掛件的數量，同樣按照50cm左右上下各一只；

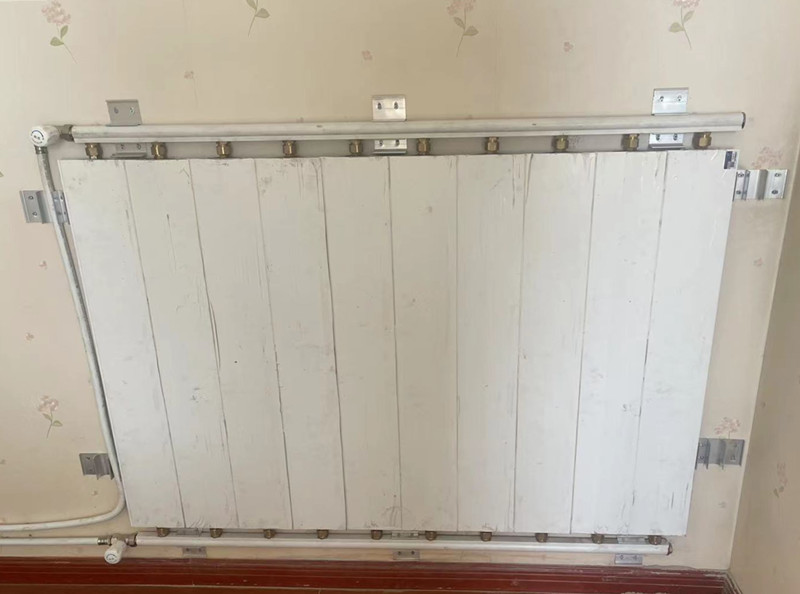

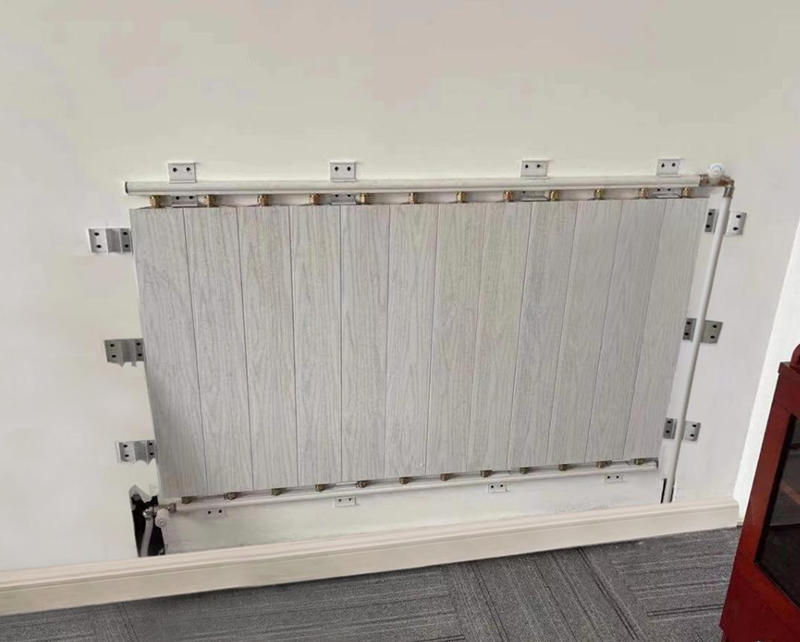

將F型掛件長側邊距離墻暖散熱片邊6mm的距離定位，并按照上下掛件的安裝方式將兩邊的掛件固定在墻上，同樣的F型掛件長側邊靠近墻暖的一側。

（圖9）

三、與系統管道的對接及溫控閥、排氣閥、堵頭安裝

1、系統管道與超薄墻暖對接的方式

超薄墻暖主管是四開口，與系統管道對接時，必須采用上進下出方式，又可分為同側上進下出和異側上進下出（對角線接法）兩種，以異側上進下出接法為佳，1米高以下10片以內的也可以采用同側上進下出接法，片數較多時，嚴禁采用同側上進下出接法，否則遠離系統管道另一側的散熱片可能會出現不熱的情況。

（圖10、恒爾暖薄型墻暖與明裝系統管道采用同側上進下出接法）

（圖11、恒爾暖薄型墻暖與明裝系統管道采用異側上進下出接法）

2、安裝進水溫控閥及與系統對接

以進水溫控閥采用手動內外絲直閥^*1配套卡壓式外絲彎頭與進水管連接為例。

如果墻暖側邊安裝裝飾罩遮擋供暖系統管道的情況下，為便于將溫控閥閥體隱藏在裝飾罩內，墻暖主管端口距離第一個支管接口邊27mm為宜，這樣可以保證安裝溫控閥手輪孔的位置開在水平安裝的上裝飾罩上，不會在側邊飾罩和上飾罩連接縫隙處。

先將溫控閥的活接頭外螺紋凹槽內涂滿厭氧膠^*2，然后用內六角扳手將活接頭擰入主管端口螺紋里；

將卡壓式外絲彎頭螺紋上涂滿厭氧膠，然后擰入溫控閥內絲端，并使其與溫控閥手柄成90度方向向下，并將溫控閥另一端與活接頭對接擰緊；

根據卡壓式外絲彎頭的不銹鋼卡套的高度，減去多余的鋁塑管，并將鋁塑管口用脹管器脹大，插入不銹鋼套，用卡壓鉗將不銹鋼套卡壓變形固定住，確保不滲漏水。

則墻暖進水口與溫控閥和系統管道對接完成。

（圖12）

2、安裝回水溫控閥及與系統對接
以回水溫控閥采用卡套式角式鎖斷閥為例說明。

先將溫控閥活接頭外螺紋凹槽內涂滿厭氧膠，然后用內六角扳手將活接頭安裝到預留回水管處的墻暖回水主管口；

將回水閥與活接頭裝配在一起，不要擰太緊，將鋁塑管貼著回水閥向下的卡套式接頭邊，測量需要的鋁塑管高度，將多余的鋁塑管剪切掉，用脹管器將鋁塑管口脹大，然后將回水閥從活接頭上擰下來，將鋁塑管插入卡套式接頭里，用扳手擰緊，最后再將回水閥與活接頭對接擰緊。

3、安裝排氣閥^*3和堵頭

將排氣閥外螺紋上涂上厭氧膠安裝到進水溫控閥另一頭的墻暖主管端口上。

將黃銅堵頭外螺紋上涂上厭氧膠安裝到回水閥另一端的墻暖主管上。

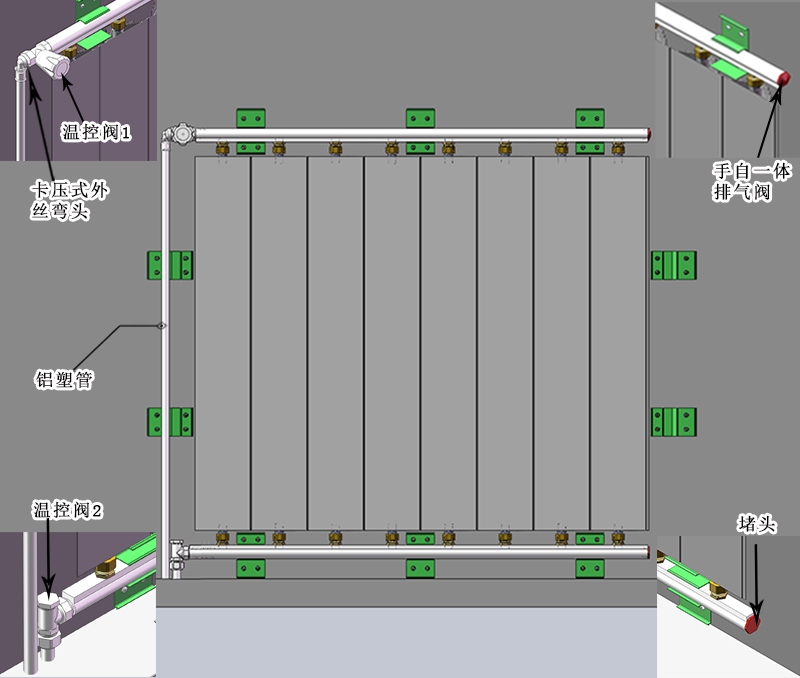

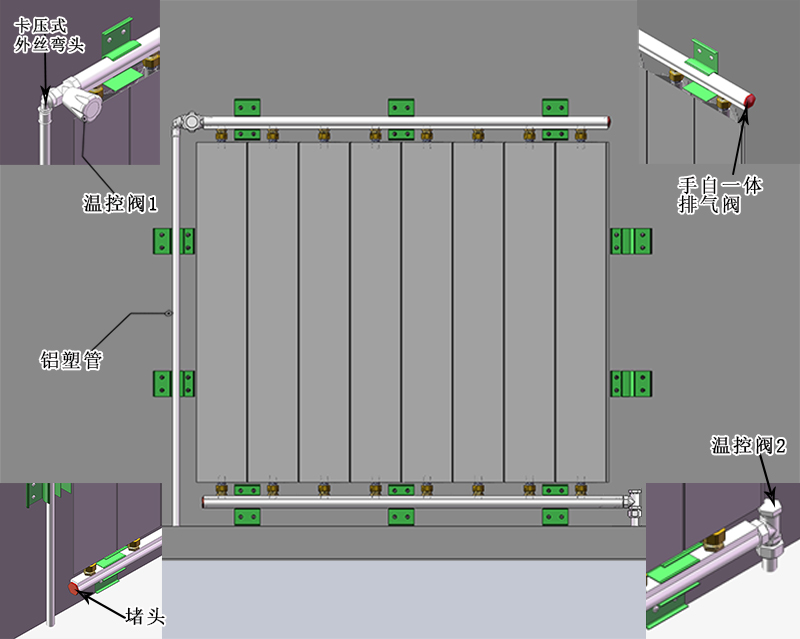

（圖13、暗裝系統管道與墻暖對接異側上進下出安裝示意圖）

（圖14、暗裝系統管道與墻暖對接同側上進下出安裝示意圖）

四、沖洗及打壓檢查

沖洗打壓的前提條件：所有的墻暖及系統管道均安裝好之后，才可以對整個采暖系統和所有墻暖進行沖洗和打壓檢測。

系統沖洗：將供暖系統主管一個管口與自來水對接，另一個管口接入下水道，然后對整個采暖系統進行沖洗，為了沖洗的徹底，可以將墻暖全部關閉，然后一組一組打開進行沖洗，同時檢查墻暖的各個連接處是否有滲漏水的現象發生；

打壓檢測：沖洗完成后，將一個供暖主管口封堵，用手動打壓泵與另一個主管口連接，對整個采暖系統進行打壓檢測是否有滲漏水現象發生。打壓至工作壓力的1.5倍但不少于8kg，然后對每一組墻暖進行徹底排氣，再補壓到原先的壓力值，觀察壓力是否有較大變化，同時檢查系統各處有無滲漏水的現象發生，最好保壓1個小時以上觀察壓力變化是否超過規定值。

五、上飾罩和下飾罩的安裝

上飾罩的安裝：

首先確定要不要安裝溫控閥，如需要，則先在上飾罩上溫控閥安裝的位置開孔，要準確測量開孔的位置，開孔直徑為25mm,然后將溫控閥的手柄拆卸下來，上飾罩安裝后再將溫控閥手柄恢復。如沒有溫控閥，直接安裝上飾罩即可。

上飾罩的安裝很簡單，上飾罩有弧度一邊向上，先將上面的卡扣與掛件上卡扣對好，再將上飾罩整體向墻面按壓，聽到響聲，下面的卡扣也對接上，就安裝好了。

下飾罩的安裝：L型下飾罩的下邊放下面，先扣將下飾罩的下卡扣與掛件的下卡扣對好，然后將上飾罩整體向墻面推，聽到響聲，上卡扣與掛件上卡扣就安裝上了，整體就安裝好了。

六、側邊裝飾罩的安裝

側邊裝飾罩的安裝：安裝方式與上飾罩相同，裝飾罩開口向著散熱片，安裝到先前固定好的側邊掛件上，并可以通過調整掛件的左右位置是使側邊裝飾罩與上飾罩的45度端口處盡量無縫隙對接。

回水閥與側邊裝飾罩的配合安裝：下面的溫控閥如果是手柄漏在裝飾罩外面的，就要在側邊裝飾罩對應的位置開孔，將溫控閥與的手柄拆卸下來，將裝飾罩安裝好之后，再將手柄恢復。如果溫控閥用的是不帶手輪的回水鎖斷角閥，直接可以隱藏在裝飾罩后面，裝飾罩不用開孔。

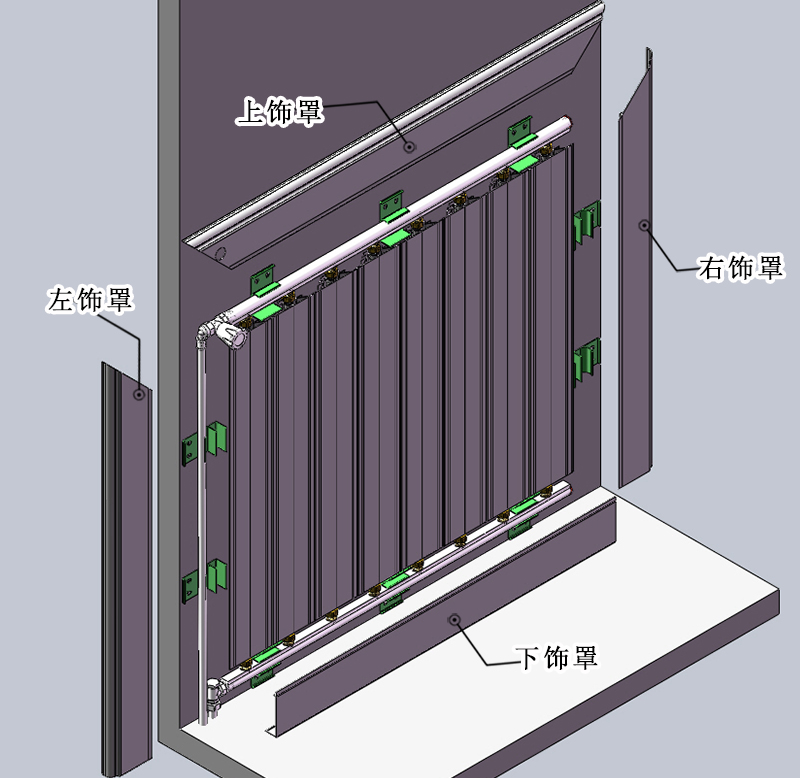

（圖15、裝飾罩安裝過程圖）

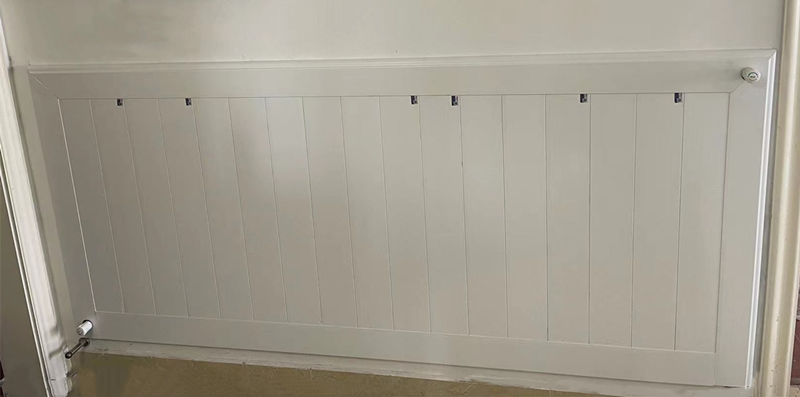

（圖16、裝飾罩安裝好恒爾暖超薄墻暖）

恒爾暖薄型墻暖的使用

注水：初次使用要對整個采暖系統注滿水，如果水的PH值超過6.5-8.5的范圍，請采用純凈水或軟化水；注水壓力多少，請根據系統要求，如果熱源是燃氣壁掛爐，注水壓力宜在0.1-0.15Mpa之間為宜。

排氣：注滿水后要對每組薄型墻暖進行手動排氣。如果薄型墻暖配置的是手自動一體式排氣閥^*4，安裝后初次排氣，可以用一字螺絲刀或其他物品插入排氣閥中間的凹槽內，逆時針擰松半圈進行手動快速排氣，用手在排氣閥上感覺不到氣體排出后，再順時針擰緊，之后就可以自動排氣。手自動一體式排氣閥的安裝和使用方法請參閱《inwarm手自動一體式排氣閥安裝使用說明書》。

在開始使用的一段時間或只要每次補水后一般都需要多次進行排氣。在使用過程中如發現墻暖里有水流聲或末端幾片不熱，一般是墻暖里有氣阻造成，應進行手動排氣，如果安裝的是手自動一體式排氣閥，可以手動快速排氣或讓其自動周期性排氣。

排氣時，應在排氣閥下方放一個接水容器，并且用一塊干凈的抹布放在排氣閥和墻面之間，防止臟水濺到墻面上污染墻面，并要十分小心高溫水不要濺到身上造成傷害。

調試：初次供暖時要對整個采暖系統進行調試，通過調節回水閥的開口大小，使所有的墻暖和衛浴散熱器全部可以正常供暖，之后回水閥就不要再動了（特別是雙管并聯異程式采暖系統），之后調節室內溫度和開關只需要通過調節進水溫控閥就可以了。如果是章魚式采暖系統，薄型墻暖上沒有安裝溫控閥，則通過調節和開關每組墻暖對應的分水器上支管閥門來達到調節水力平衡、室內溫度和開關的目的。

室內溫度的設定：安裝手動溫控閥的薄型墻暖，通過調節溫控閥開口的大小，調節流量大小，從而達到調節室內溫度高低的作用；溫控閥的調節是順時針是調小，逆時針是調大；智能溫控閥可以調節溫控閥頭的刻度的大小來較為精確的調節室內溫度；如果是章魚式系統安裝的智能溫控器，則通過溫控器上設定溫度的精確度數來控制室內溫度。

裝飾罩拆卸和安裝方法：

在調試、更換溫控閥、維修墻暖接頭滲漏水和清理墻暖內部灰塵時，需要拆卸墻暖上下或側邊裝飾罩；拆卸時，輕按需要拆卸的裝飾罩并向墻暖中心的方向推，同時用手指甲從裝飾罩和散熱片連接處向外扣動裝飾罩，就會使內部的掛件與裝飾罩之間的卡扣脫落，然后再向外推動裝飾罩，使遠離墻暖端的掛件與裝飾罩的卡扣脫落，這樣裝飾罩就可以拆卸下來了；要把拆卸下來的裝飾罩重新裝回去時，采用相反的動作即可，即，將裝飾罩遠離墻暖的一側貼到墻上，使其掛鉤與掛件的掛鉤掛上，然后將裝飾罩另一側卡在墻暖上，并用力向墻暖中心方向推，同時向下按壓，并聽到裝飾罩和掛件卡扣裝配一起的響聲，這樣裝飾罩與散熱片就緊密貼在一起。

出現滲漏水的緊急處理辦法：

發現墻暖滲漏水時，請嚴格按照以下方法緊急處理：第一時間把進水主管和回水主管上的閥門全部關閉，從衛生間散熱器上的排氣閥將系統的水排出，然后拆卸下該組墻暖的上下裝飾罩，查看滲漏水的地方，然后關閉該組墻暖的進回水溫控閥，再用一個盆放在該組墻暖的堵頭下面，并將堵頭擰松，將墻暖內部的水全部放空，并及時將滲漏到地面的水處理干凈，避免水滲入地板下面造成地板變形，然后再找經銷商或?qū)I(yè)師傅進行維修。

恒爾暖薄型墻暖的維修

說明：合肥恒暖暖通設備有限公司發明的恒爾暖薄型墻暖都是本著永久使用壽命設計和生產的，比如水道壁厚是傳統暖氣片的2倍左右，螺紋連接處的密封采用不易老化的厭氧膠，連接配件采用精銅制造，密封圈采用紫銅材質，膨脹系數與本體一樣，避免出現像其他材料熱脹冷縮膨脹系數不一樣而滲漏水的現象。

盡管如果，由于安裝的原因、水質的原因和使用不當?shù)仍�，也不能保證100%不會出現需要維修的問題，一般出現以下問題，請參考維修方法。

情況一、散熱片與主管連接處的伸縮式銅活接中間螺帽處滲漏水。是螺帽松動導致里面紫銅密封卡圈不緊造成，用一只扳手固定銅活接靠近主管處的六角對邊上，用另一只扳手擰緊活接螺帽，為避免以后再松動，也可以在螺帽里面的異徑直接的外螺紋上涂上少許厭氧膠，再擰緊螺帽；

情況二、伸縮式銅活接與主管或散熱片之間螺紋密封處滲漏水。這種維修比較復雜一些，需要將墻暖滲漏水一頭所有的散熱片與主管之間的伸縮式銅活接全部擰松，將主管與散熱片脫離開，然后將滲漏水的銅配件從散熱片或主管上拆卸掉，然后清除螺紋上的厭氧膠固體，重新在銅配件上的外螺紋凹槽中涂滿厭氧膠，再重新與散熱片或主管裝配上，靜待20分鐘，確認厭氧膠凝固后，再將主管與每支散熱片重新裝配好，并檢查接頭處有沒有滲漏水現象；

情況三、堵頭或排氣閥的維修。將滲漏水的堵頭或排氣閥用扳手從墻暖端口拆卸下來，并檢查堵頭和排氣閥有沒有損壞，如果損壞，直接更換一只新的，如果沒有壞，將螺紋上的厭氧膠固體處理干凈，并重新涂抹上厭氧膠，重新裝配到原來的墻暖主管端口即可；

情況四、溫控閥問題。先檢查是溫控閥芯滲漏水、還是活接螺帽處滲漏水，還是活接與墻暖端口對接處滲漏水，如果是活接螺帽處滲漏水，只需用扳手擰緊活接螺帽即可，如果是閥芯滲漏水，則需要更換整個溫控閥，如果是活接與墻暖端口滲漏水，則拆卸下活接頭，重新涂抹厭氧膠再裝配回去就可以了。

情況五、散熱片本體出現滲漏水。則需要更換這片散熱片，更換的方法：將墻暖一頭的主管與所有的散熱片分離，然后將滲漏水的那支散熱片另一頭的活接螺帽擰松，將散熱片拆卸下來，然后換一根相同長度的散熱片，將原來的散熱片兩頭的伸縮式活接螺桿拆卸下來安裝在新的散熱片兩頭，再按照拆卸的相反方向?qū)⒏鼡Q的散熱片裝回去，再將主管與每片散熱片重新組裝好。

以上所有的維修操作，均需按照“出現滲漏水的緊急處理辦法”的要求關閉供暖系統和排空墻暖里的水。情況一至情況三，只需要關閉該組墻暖的進回水溫控閥并只排空該組墻暖內部的水即可，不需要排空整個家里采暖系統所有的水；情況四和五，需要關閉家里整個采暖系統的進回水總閥和排空家里采暖系統里所有的水（如果其他墻暖的進水溫控閥都關閉的情況下，這些墻暖里的水不需要排空）。

恒爾暖薄型墻暖的維護保養

恒爾暖薄型墻暖本身無需特殊維護和保養，但考慮到整個采暖系統的水質、混裝其他材質的暖氣片等，對以下幾種情況也要進行一定的維護保養。

情況一、恒爾暖薄型墻暖是安裝于城市熱力集中供暖系統。由于系統較大，系統中的雜質、淤泥較多，水質較差，因此在每年采暖季結束時，對家里整個采暖系統進行徹底的沖洗，將墻暖內部的臟污徹底沖洗干凈；

情況二、采暖系統里混裝了鋼制的散熱器。無論是集中供暖系統還是家庭獨立采暖系統，在非采暖季節，一定要滿水保養，避免鋼制散熱器被空氣氧化產生銹水，對墻暖造成腐蝕或?qū)ε艢忾y或溫控閥造成堵塞；

情況三、如果用戶所在區域的水質PH值較高，采暖系統補充水時建議采用純凈水或軟化水。

*備注：

*1:手動內外絲直閥，建議配套使用德國銀屋暖通國際生產的inwarm品牌溫控閥，因為inwarm溫控直閥，是根據薄型墻暖的特點設計的,閥體較小可以隱藏在墻暖裝飾罩后面,只露出溫控閥手輪，而其他品牌的溫控閥不一定能隱藏在裝飾罩后面；

*2:厭氧膠應該采用密封性能好不老化可以永久不會滲漏水而且易拆卸的，推薦用戶購買使用經過合肥恒暖暖通公司檢驗配套使用的厭氧膠；

*3:卡套式角式鎖斷閥,建議采用銀屋暖通國際生產的inwarm品牌回水閥，因其設計尺寸可以隱藏在墻暖裝飾罩后面，其他品牌的不一定可以。

*4：排氣閥建議采用德國銀屋暖通國際生產的迷你手自動一體式排氣閥，因為薄型墻暖如果安裝上兩側邊裝飾罩，使用手動排氣閥不方便排氣，必須拆卸下來排氣閥處的裝飾罩，因此用Inwarm手自動一體式排氣閥，開始時手動排氣，以后它會周期性自動排氣。

恒爾暖薄型墻暖質保書

合肥恒暖暖通設備有限公司為其生產的薄型墻暖提供自銷售日起五年的質量保證，質保的范圍限于薄型墻暖組裝所用的散熱片、主管、裝飾罩、掛件以及組裝配件伸縮式銅活接由于制造和材料缺陷原因所造成的產品故障或損壞，對于因這些配件組裝的原因造成的損壞或滲漏水造成的損失（非本公司組裝的）不承擔任何責任。本保證以產品的安裝符合《恒爾暖薄型墻暖安裝使用說明書》和公認的良好操作規范為有效前提。

本保證不適用于因①在本公司推薦的用途之外使用產品；②不按《恒爾暖薄型墻暖安裝使用說明書》違規使用產品；③未經沖洗和打壓檢測就使用；④不當安裝、維修或搬運產品；或⑤自行拆卸產品，更換零部件而導致的產品損壞或滲漏水。

質保期內，憑產品購買發票和本質保書進行產品保修。請聯系當?shù)亟?jīng)銷商免費上門服務，沒有經銷商的地方用戶可找當?shù)貙I(yè)的供暖設備安裝維修師傅進行維修或拆卸后發到本公司進行維修。

本公司不受理因第三方責任或由任何其他公司產品故障引起的損害索賠。

本公司不對因非正常操作條件、戰爭、暴亂、風（雨）暴、災難或其他不可抗力所引起的產品故障或損壞負責。

本公司保留對本產品質保書未盡事宜的解釋權。
