問題：
1、做熱水循環系統時，循環泵如何在家里有人時開機，家里沒人時自動關機？
2、循環泵工作一會，水管里水溫達到時，如何自動停止工作？
3、在非開機時段內，臨時想用熱水，如何做到開一下水龍頭就關閉，循環泵就自動啟動工作一會，再開水龍頭就出熱水？
4、購買的回水器盒子安裝在明處很不好看，想把循環泵安裝在隱藏的櫥柜內，把控制面板像開關一樣安裝在墻面上，應該怎么做？
循環泵配套安裝恒爾暖循環泵專用智能控制器套件以上問題全解決。
恒爾暖循環泵智能控制器套件包括以下幾個部分：
周編程智能控制器、水流點控器、溫度傳感器、測溫三通、黃銅異徑對絲、雙聯86暗盒、暗盒增高圈（2單只搭接成雙聯）。
恒爾暖智能控制器工作原理：
循環泵智能控制器套件通過水流開關（另配）、手動開關機或周編程定時開關機來控制循環泵的開機和關機，在水溫達到設定值后，停止運行，從而達到智能控制循環泵的開關機作用。
循環泵配套安裝恒爾暖智能控制器套件，具有以下優點：
優點一、分體式安裝，既美觀，又方便操作。
循環泵和控制器分開安裝，循環泵可以安裝在櫥柜內等隱蔽處，控制器可以安裝在櫥柜上墻面的暗盒內。
優點二、具有周編程功能，定時定溫開關機，舒適、節能、環保。
一次設置后，循環泵就按照預設程序自動開停機工作，無需人工再操作。可以在需要熱水時段設置開機，在不需要熱水時段關機，并做到開機時段內，水管內水溫達到設定值，也停止循環。
優點三、具有水流點控功能，兼顧規律性用熱水和臨時用熱水。
平時循環泵按照預設好的周編程運行，在循環泵非工作時段臨時用熱水時，只需要開一下熱水龍頭，水流點控功能啟動，循環泵就自動循環，將熱水迅速送到用水點。該功能需搭配水流開關一起使用。
優點四、適用范圍廣，任何品牌材質的循環泵均可以配套使用。
可以根據家里人口多少，使用熱水的量大小，自由選配不同功率揚程的循環泵，無論何種材質和品牌的循環泵只要不超過500w功率，均可以配套使用。
優點五、具有低溫防凍功能。
在系統水溫低于5°C時，自動啟動循環泵，將熱水管道的水替換成較高溫度的水。注意：要該功能起作用，要確保配套的熱源能正常工作，如燃?xì)鉄崴魍娡ㄈ細狻?/span>
優點六、在燃?xì)鉄崴?承壓式太陽能（或非承壓式太陽能+儲能緩沖水箱）+恒爾暖自控中心組合一起供熱水的熱水循環系統中，循環泵智能控制器和恒爾暖自控中心二者配合，設置好開關機時間和溫度，可以達到很好的節能和減少燃?xì)鉄崴鞯膯⑼４螖?shù)。
設置方式如下：
開機時間的設定：每次設定開機時間，循環泵要比自控中心早幾分鐘，或者自控中心和循環泵控制器設置的周編程時間完全一樣，但把循環泵控制器的時鐘設置比準確時間早幾分鐘，而自控中心設置為準確時間。
溫度的設定：燃?xì)鉄崴髟O(shè)定水溫（如為：58°C）>循環泵控制器設定水溫（如為43°C）>自控中心設定水溫（如為：40°C）。
這樣，在開機時段內，當循環泵處水管里的水溫降到低于43°C時，循環泵就開啟，水箱的熱水就流出，當高于43°C的熱水流經各個用水點到循環泵超溫傳感器處時，控制器檢測到水溫已達到設定值，循環泵就停止工作�？梢钥闯霎�(dāng)水管里的水溫還沒有降到低于自控中心的設置水溫40°C，就開啟循環，水管里的水很快就被替換成較高溫度的水，因此只要水箱的水溫高于40°C，燃?xì)鉄崴魇冀K就不會啟動。
恒爾暖智能控制器對循環泵具有以下幾種控制方法：
自動控制（定時模式）：
預設好周編程運行模式后，開機狀態下長按手型按鍵，直至屏幕上出現“on-off”循環圖標，代表處于周編程自動模式下，此時，循環泵每天按照預設的程序運行。每天可設置6個時間段，在用熱水時間段，將水溫設置成需要的溫度，如43°C，在不需要熱水的時段，將水溫設置很低，比如8°C，這樣就可以做到需用熱水時段循環，不需要熱水時段，不循環。
手動控制：
開機狀態下，屏幕上沒有顯示“on-off”循環圖標，代表處于手動工作模式下，如果處于周編程模式狀態，可以通過長按手型按鍵使“on-off”循環圖消失，從而進入手動控制狀態，此時，循環泵始終處于工作狀態，當達到設定溫度后，停止循環，當?shù)陀谠O(shè)定溫度2°C，自動啟動循環。
水流點控：
循環泵配套水流開關，在周編程模式下非開機時段內，如需要臨時用熱水，只需打開熱水龍頭，流一些水出來，循環泵就迅速啟動工作，將熱水管道的冷水迅速替換成熱水，再打開熱水龍頭，就出熱水了。
溫度控制：
無論是手動還是自動模式下，只要設置好溫度，循環泵運行一定的時間后，當測溫探頭測得溫度達到了設定的溫度，循環泵就停止運行。
恒爾暖循環泵智能控制器的安裝
安裝分為以下幾個步驟：
一、暗盒的預埋和電源線的預留。
智能控制器安裝位置：
一般安裝在距離循環泵不遠的墻面上方，距離循環泵距離不超過1.2米為宜，不要位于水箱或其他用水點下方，避免滲漏水損壞控制器。
暗盒和穿線套管的預埋：
預埋暗盒的墻面開槽的尺寸約為：長度176mm，深度80mm,高度80mm；然后雙聯86暗盒（中間隔斷去除）放入底部，外面再放上暗盒增高圈；暗盒內預留市電零線、火線和地線，以0.5-0.75平方軟線為宜；
從暗盒到循環泵安裝處預埋穿線套管（建議不要小于Ф16），以便穿循環泵電源線和水流開關連接線；
從暗盒到測溫三通處預埋Ф12穿線套管，以便穿測溫傳感線。
測溫傳感線不能與循環泵電源線和水流開關連接線共用一個套管！

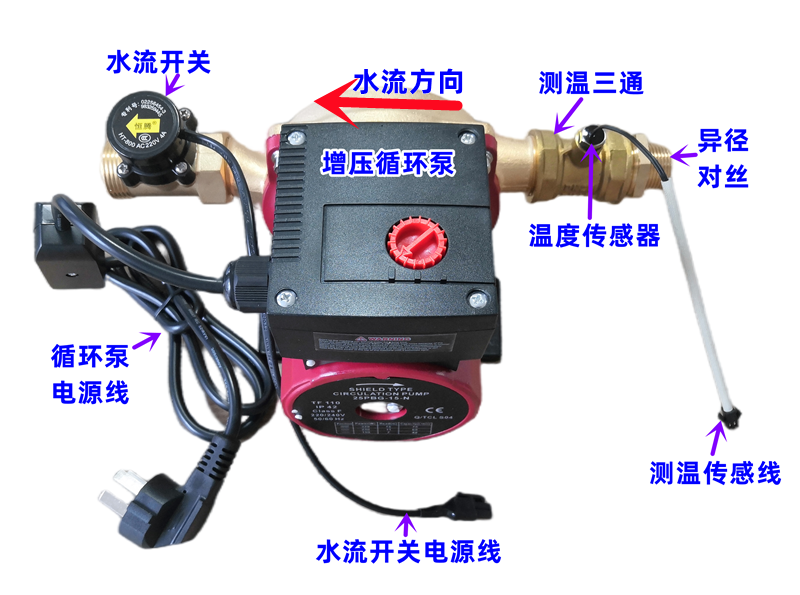

二、測溫三通開關、水流開關和循環泵的安裝
1、測溫三通的安裝：
如果測溫三通和循環泵安裝在一起，則測溫三通直接安裝在循環泵的入水口處，如需，異徑對絲安裝在測溫三通另一頭內絲端，溫度傳感器安裝在測溫三通中間的G1/8內絲端口中。測溫三通和溫度傳感器亦可以安裝需要測溫水溫的其他位置，比如，循環泵安裝在水箱的出水口，測溫三通安裝于水箱的回水口處。
溫度傳感器的連接線的公頭與通過穿線套管從智能控制器鍋爐的傳感線的母頭直接對接。
2、水流開關的安裝：
水流開關的選購：應選購AC220V有源的，口徑與循環泵口徑一樣，功率要大于循環功率20%以上。如果循環泵購買的是德國銀屋暖通國際生產的inwarm品牌的，自帶有水流開關，無需再另外配置。
水流開關安裝于循環泵的出水口處，電器部分在上面，注意水流開關上的箭頭指向水流的方向。水流開關的2根電源線分別與水流點控器處過來的2根電源線相連，連接不分零火和正負極，連接處用防水絕緣膠布纏繞絕緣，并確保該處水路連接密封牢固，使水不會滴到水流開關電器盒和電線接頭處。
3、循環泵的安裝：
循環泵必須嚴格按照相應的安裝使用說明書進行安裝。
循環泵電源線連接方法一：
將循環泵電源線的三腳插頭剪去，從預留的穿線套管穿到墻面預留的86暗盒內。
循環泵電源線連接方法二：
如果循環泵電源線不從穿線套管穿過，直接從墻面外布置到智能控制器處，就不要把三腳插頭剪掉，可以在其中一個暗盒上安裝一個10A的三孔插座，電源線三腳插頭直接插在插座上，用電線將智能控制器的閥開端子與插座的L端子連接、零線端子與插座的N端子連接、暗盒內預留的接地線與插座接地端子連接。
三、智能控制器和水流點控器的安裝及有關電源線的連接
將水流點控器放入墻面預埋的暗盒內，將2芯的水流開關連接線，從預留的套管穿到循環泵處，與水流開關連接。
將智能控制器后面的測溫傳感線通過預埋的套管穿到測溫三通處，與溫度傳感器連接。
水流點控器、智能控制器、循環泵和市電等電源線的連接：
水流點控器L端子預留的電源線和暗盒內預留的市電火線一起接入智能控制器5火線端子內，水流點控器N端子預留的電源線與循環泵電源線的零線一起接入智能控制器1零線端子內，水流點控器FAN端子預留的電源線與循環泵電源線的火線一起接入智能控制器3閥開端子內，循環泵電源線的地線與暗盒內預留的市電接地線直接對接，并做絕緣。
智能控制器的安裝固定：
電源線連接好后，用一字螺絲刀插入智能控制器下面凹槽內，向里輕推向上一橇將控制面板和電源板分開，然后用配備的螺絲將電源板安裝在其中一個86暗盒內，再將面板上面先掛在電源板上部，然后向下稍用力一推，將下面固定在電源板上，控制器就安裝好了。
另一個86暗盒可以安裝插座或用一個白板蓋上。
恒爾暖循環泵智能控制器的參數
型號：HN805LT 額定電壓：AC220V
溫控范圍：5°C-80°C 溫控精度：正負1°C
負載電流：3A 最大負載功率500w
功耗：不高于6w
水流點控器接水流開關為AC220V有源端子
水流點控延時：約1分鐘（可定制時長）
水流開關連接線長1.3m
溫度傳感器連接線長：1.5m
控制方式：水流點控、手動、智能、定時、定溫、低溫防凍
恒爾暖循環泵智能控制器質保
本產品從購買之日起，質保12個月。
如因以下原因造成的損壞，不在保修范圍之內：1、接線錯誤，導致燒壞；2、所接負載超過允許范圍；3、進水或潮濕導致電路板腐蝕損壞；4、因運輸或保管不當?shù)热藶閾p壞；5、由于人力不可抗拒的原因（如火災、臺風、地震、戰爭等）造成的損壞。
|
