恒爾暖循環泵智能控制器套件（含水流點控器）的安裝分為以下幾個步驟：確定循環泵和智能控制器的安裝位置、預埋控制器暗盒及穿線管、測溫三通、水流開關和循環泵的安裝、水流點控器及智能控制器的電線連接及安裝，系統調試等。

（非承壓式太陽能+燃?xì)鉄崴��?恒爾暖自控中心+水箱+循環泵+帶點控智能控制器熱水循環系統中設備安裝參考位置圖）

一、確定增壓循環泵安裝的位置

增壓循環泵的安裝位置有兩種：

第一種是：安裝在水箱或熱水器的回水口處，此時，測溫三通安裝在循環泵的前端；

第二種是：安裝在水箱或熱水器的出水口處，但測溫三通和溫度傳感器必須要安裝在水箱或熱水器的回水口處，這種安裝方式對用熱水有一定的增壓作用，特別是非承壓式太陽能+儲能保溫水箱做熱水循環系統的，循環泵建議采用這種安裝位置。

二、暗盒的預埋和電源線的預留

智能控制器安裝位置：

智能控制器的安裝位置根據增壓循環泵安裝的位置來確定。一般安裝在距離循環泵不遠的墻面上方，距離循環泵距離不超過1米為宜，如果超過此距離，循環泵控制線長度可能不夠，需要自己加長；一般循環泵可以隱藏在櫥柜內，智能控制器安裝于櫥柜上面的墻面上。

特別提醒：安裝位置不得位于水箱或其他用水點下方，避免滲漏水損壞控制器。

暗盒和穿線套管的預埋：

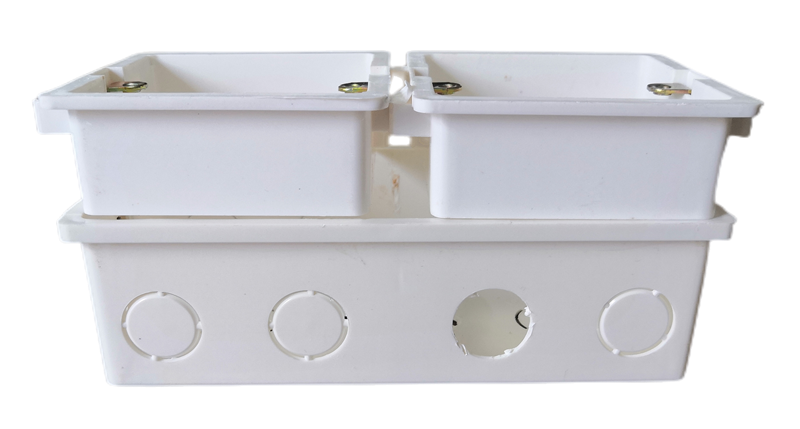

預埋的是雙聯86暗盒，并加增高圈。預埋暗盒的墻面開槽的尺寸約為：長度176mm、深度80mm、高度80mm；然后雙聯86暗盒放入底部，外面再放上暗盒增高圈，然后用水泥固定住；

從暗盒到循環泵、測溫三通和水流開關位置要分別預埋一根穿線套管。

市政電的預留：暗盒內預留市政電零線、火線和地線，以0.5-0.75平方軟銅線為宜；

循環泵電源線套管的暗埋：從暗盒到循環泵安裝處預埋一根Ф16mmPVC穿線套管，以便穿循環泵控制線；

測溫傳感線套管的預埋：從暗盒到測溫三通處預埋一根Ф16mmPVC穿線套管，以便穿測溫傳感線。如果增壓循環泵安裝于水箱的出水口，則測溫三通要安裝在水箱的回水口，測溫傳感線套管要從暗盒處布置到水箱回水口測溫三通安裝的位置。

水流開關信號線套管的暗埋：從暗盒到水流開關安裝處預埋一根內徑不小于Ф16mmPVC穿線套管，以便穿水流開關信號線。水流開關一般安裝在循環泵出水口處。

特別提醒：循環泵控制線、測溫傳感線和水流開關信號線不得共用一個套管，要每根線分別單獨布置套管！否則可能影響測溫和水流開關信號的傳輸，導致故障。

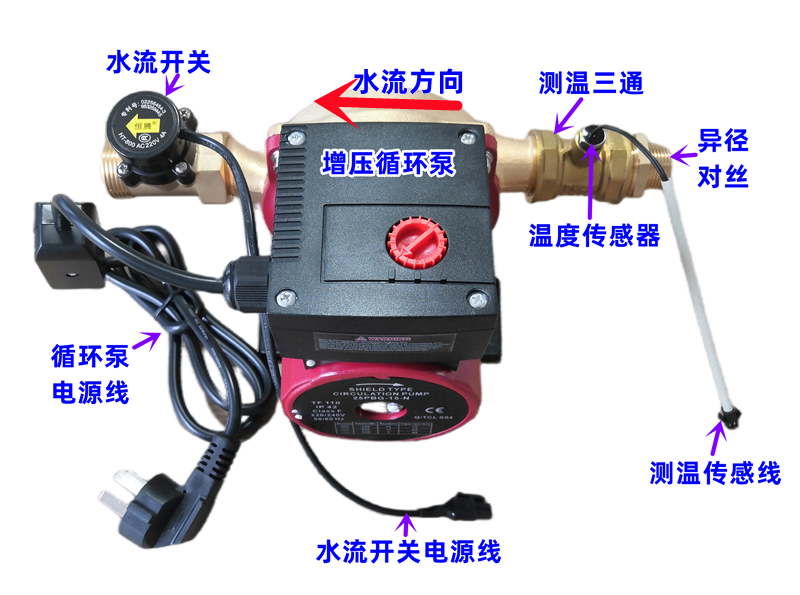

三、測溫三通、水流開關和循環泵的安裝

增壓循環泵配套安裝恒爾暖智能控制套件具有循環和增壓2個功能，根據增壓循環泵和測溫三通安裝位置不同，具有不同的功能。循環泵和測溫三通均安裝在水箱或熱水器回水口處，主要以循環功能為主，增壓作用較小；循環泵安裝于水箱或熱水器出水口，并將測溫三通安裝于水箱或熱水器回水口處，循環和增壓同時起作用。

1、測溫三通及溫度傳感器的安裝：

測溫三通有2種安裝位置，一種是直接安裝在循環泵入水口處，另一種是與循環泵分開安裝，下面分別說明。

安裝在循環泵前端入水口處：

該安裝方式，是循環泵僅做循環功能用，不做增壓使用，循環泵安裝于水箱的回水口或熱水器的回水口處，測溫三通直接安裝在循環泵的入水口處，溫度傳感器安裝在測溫三通中間的G1/8內絲測溫口中。

與循環泵分開安裝：

該安裝方式，是循環泵兼做循環和增壓2種功能使用，循環泵安裝在水箱或熱水器的出水口處，測溫三通安裝于水箱或熱水器的回水口處。

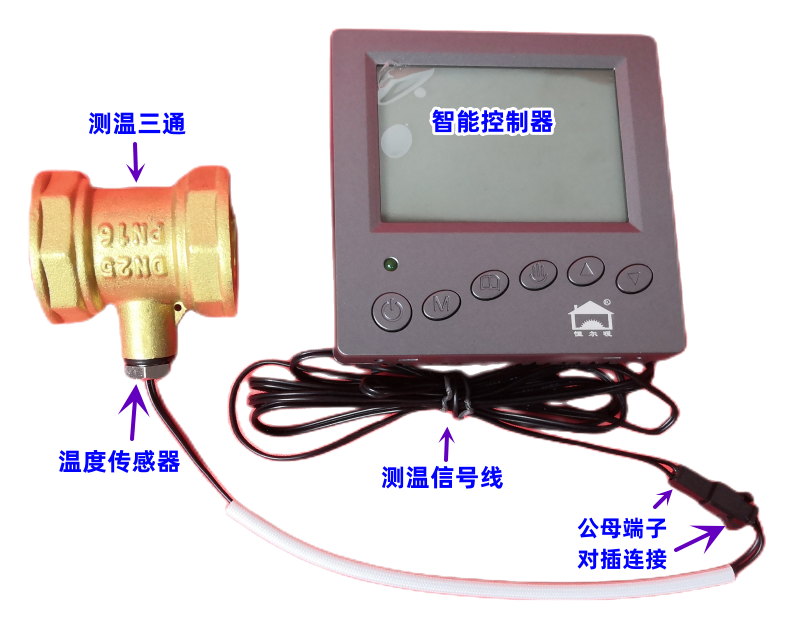

溫度傳感器的安裝

將溫度傳感器直接順時針旋轉擰入測溫三通中間的測溫口。將溫度傳感器信號線另一端的端子與從智能控制器處經過套管穿過來的測溫信號線的端子對插。

2、水流開關的安裝：

水流開關的選購：

要具有水流點控功能，恒爾暖智能控制器配套的水流開關必須是只提供無源開關信號不接220V電源的水流開關。

建議配套購買德國銀屋暖通國際生產的inwarm品牌無源信號水流開關，根據循環泵的水口大小，選擇對應的1寸內外絲或6分內外絲的無源信號水流開關。

水流開關的安裝：

水流開關應水平安裝，如果垂直安裝，水流方向必須是從下向上，不得水流方向從上向下。

如果是利用水箱做熱水循環系統，水流開關應該安裝在水箱的出水口處，所有用水點之前。

如果是復式房或別墅，水流開關應安裝在最上層和垂直管道的上端，否則可能因?yàn)樗�錘的作用使水流開關不斷開信號從而導致循環泵始終工作不停止，如不得已必須要安裝在系統的下端，應在系統中安裝水錘吸納器來避免這種情況的發生。

安裝時，水流開關電器部分應在上面，水流開關上的箭頭指向水流的方向。確保該處水路連接密封牢固，使水不會滴到水流開關電器盒和信號線接頭處。

水流開關與水流點控器的連接：

水流開關的的信號線端子與水流點控器處過來的信號線端子直接對插即連接好了。

銀屋增壓循環泵自帶水流開關與水流點控器的連接：

銀屋（Inwarm）15PBG-10N型號的增壓循環泵：

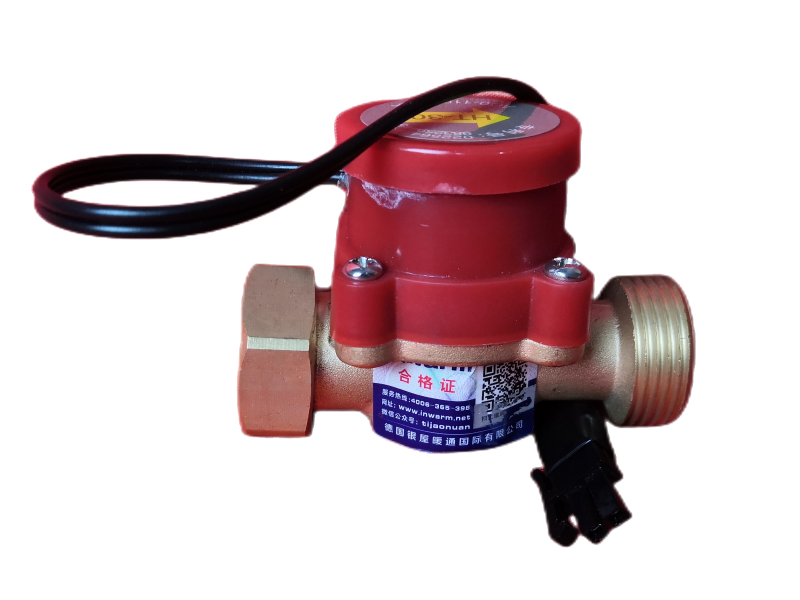

該型號的內嵌水流開關是該泵作為自動增壓時使用的，如果作為熱水循環的動力使用，需要另外購買inwarm品牌型號為SKW6-6無源水流開關(接口尺寸G3/4F*3/4M)，如下圖。

 銀屋（Inwarm）20PB-15N型號的增壓循環泵：

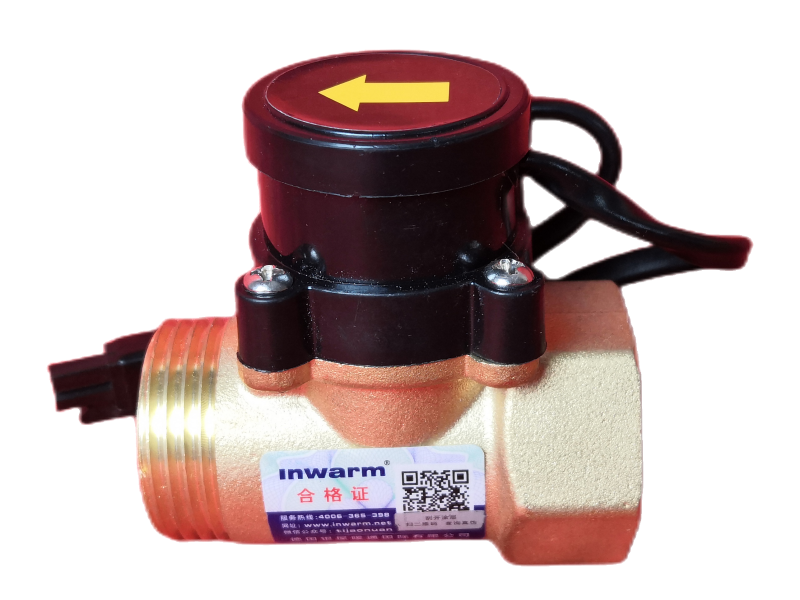

該泵作為熱水循環動力使用時，需要配置銀屋品牌SKW1-1型號的無源信號水流開關(接口尺寸為G1F*1M)，信號線的插頭與智能控制器上水流開關信號線的插頭直接對插。

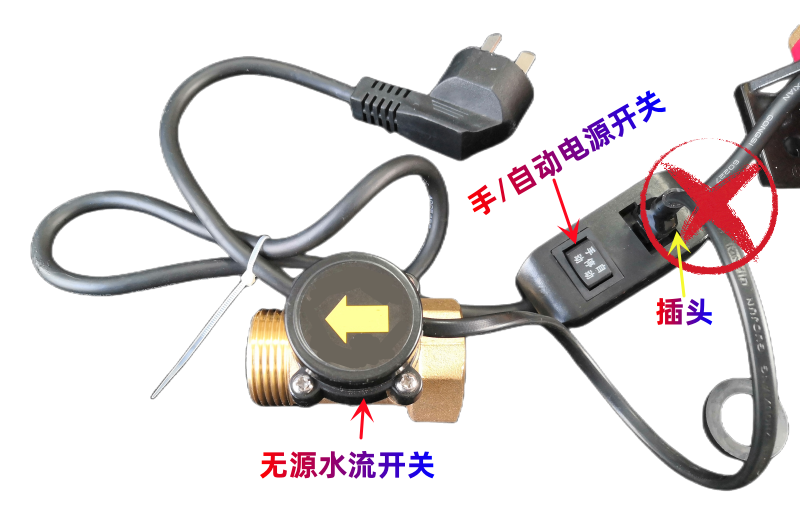

該無源信號水流開關不得插入循環泵電源線的插孔上。否則會被燒壞，不在質保范圍之內。

（無源水流開關錯誤的插入電源開關插孔圖示）

該增壓循環泵電源線上水流開關插孔，是該泵作為自動增壓泵使用時配置的220V水流開關插入使用的。

3、循環泵的安裝：

循環泵的設置

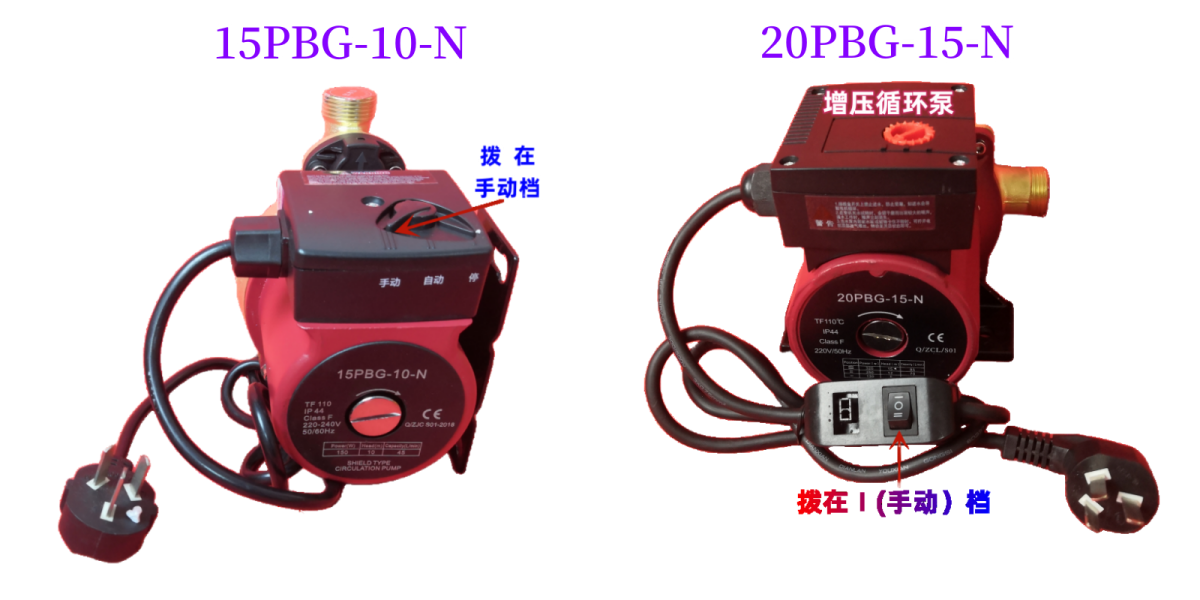

銀屋增壓循環泵作為熱水循環系統動力時，需將增壓循環泵設置在手動檔。

15PBG-10-N型號增壓循環泵設置手動檔在電器盒上。

20PBG-15-N型號增壓循環泵設置手動檔在電源線控制開關處，Ⅰ檔為手動檔，Ⅱ檔為自動檔，O檔為關閉。

循環泵的安裝

循環泵的安裝需要嚴格按照《Inwarm增壓循環泵安裝使用說明書》的指導進行安裝，特別強調如下：

1、循環泵安裝的方向必須正確。

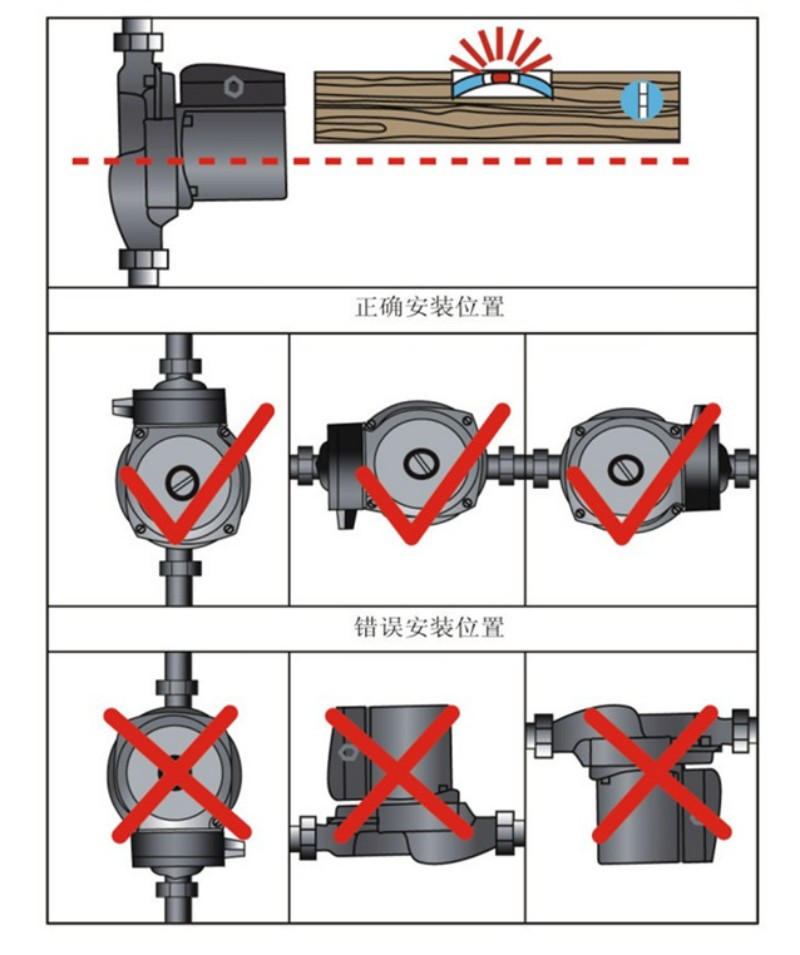

安裝時必須保證循環泵電機的軸心處于水平。下面列出了3種正確的安裝方向和3種錯誤的安裝方向。

2、循環泵端頭的堵頭必須向外，以方便排氣和解鎖。

3、循環泵的電器盒不得在循環泵的下方，避免滲漏水進去。

4、循環泵的前后均應安裝閥門，以方便維修和維護保養。

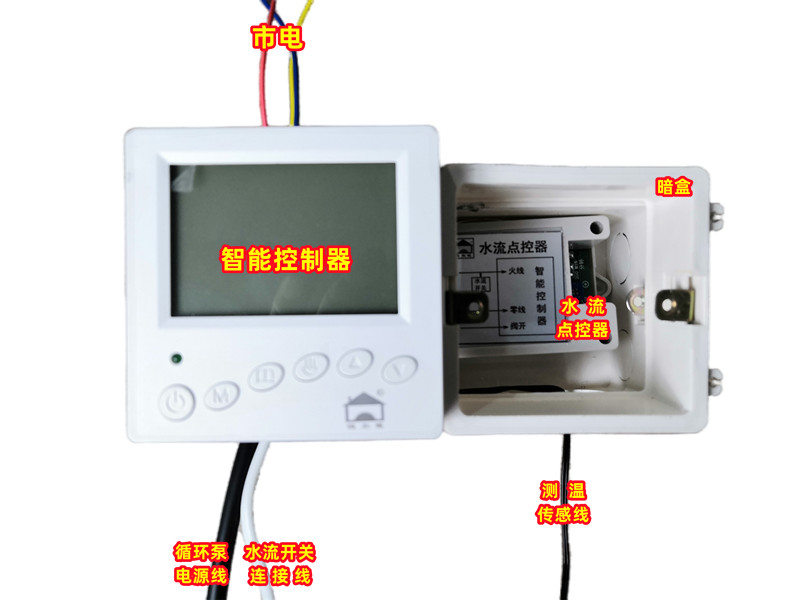

四、智能控制器和水流點控器的安裝及有關電源線的連接

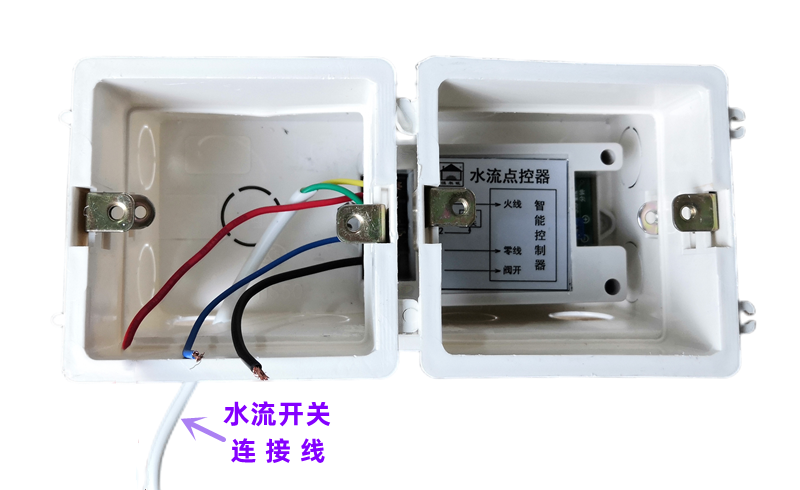

將水流點控器放入墻面預埋的暗盒內，將水流開關信號線，從預留的套管穿到水流開關處，與水流開關端子對插。

將智能控制器后面的測溫傳感線通過預埋的套管穿到測溫三通處，與溫度傳感器端子直接對插。

五、智能控制器、水流點控器與市政電及循環泵的接線

水流點控器與智能控制器的連接

水流點控器的紅色線、藍色線和黑色線分別與智能控制器火線5、零線1（或2均可）和閥開3端子連接。

智能控制器與市政電源的連接

86底盒內預留的市政火線和零線，分別與智能控制器的火線5和零線1（或2均可）端子對接。

智能控制器與循環泵電源線的連接：

分為2種情況，情況1，循環泵電源線直接接智能控制器；情況2，智能控制器與一個三孔插座連接，循環泵電源線直接插在插座上。下面分別說明。

1、循環泵電源線直接接智能控制器

將循環泵電源線的三腳插頭剪去，從預先布置的穿線套管內穿到智能控制器86盒內；剝掉電源線一截外面的黑色護套線，并將三根電源線的外面絕緣皮剝掉6mm左右，以便與智能控制器連接。

接線方式：

循環泵的火線（紅色或棕色線）和零線（藍色線）分別與智能控制器的閥開3和零線2（或1均可以）端子連接，循環泵的地線直接與86盒內預留的接地線連接。

2、智能控制器與一個三孔插座連接，循環泵電源線直接插在插座上

以下兩種情況都可以這樣連接，一種雙聯暗盒的其中一個暗盒安裝三孔插座，循環泵電源線直接插在該插座上；另一種是循環泵電源線長度不夠的情況，可以從預先布置的86盒到循環泵之間的套管穿一根0.5-0.75mm的紅黃藍3色3芯護套線，并在循環泵處安裝一只10A三孔插座，將循環泵的三腳插頭直接插在插座上。

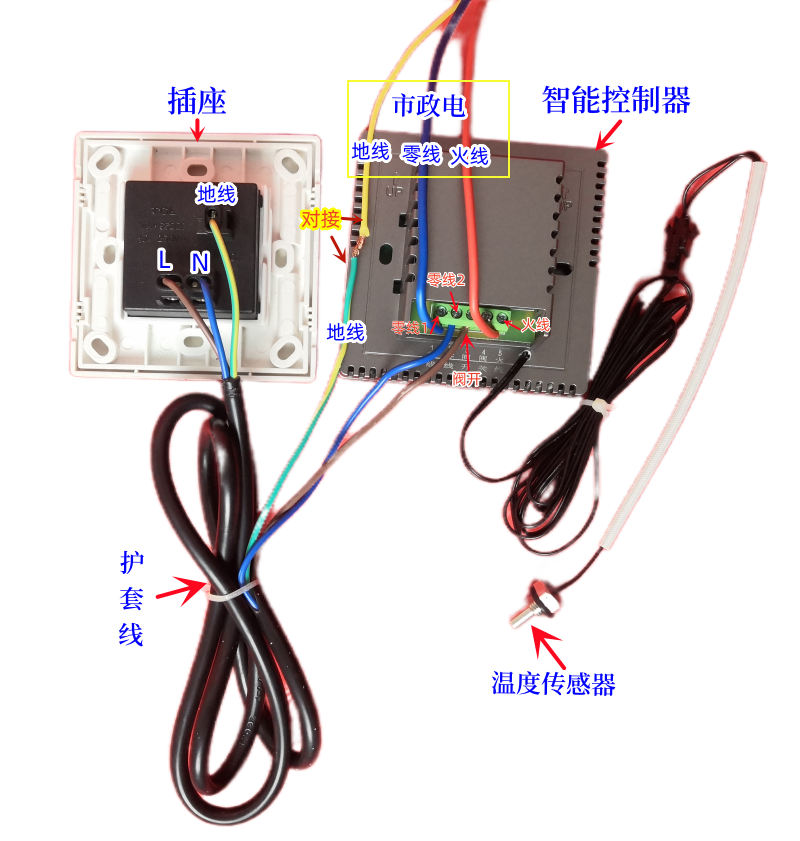

插座與智能控制器之間的接線方法：

護套線的紅色線一頭與插座的L端子連接，另一頭與智能控制器的閥開3端子連接；護套線的藍色線一頭與插座的N端子連接，另一頭與智能控制器的零線2（或1均可）端子連接；護套線的黃色線一頭與插座的地線端子連接，另一頭與86盒內預留的地線連接。

六、智能控制器的安裝固定

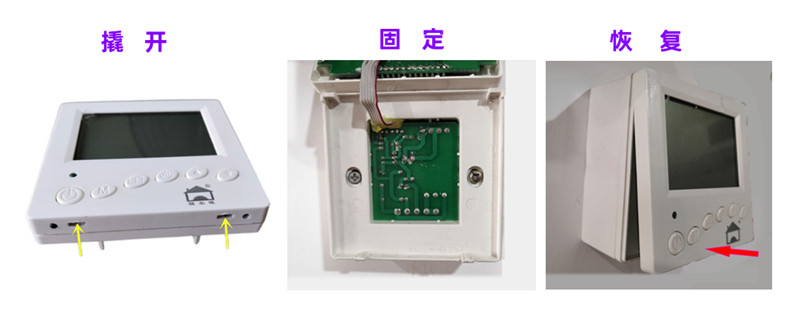

電源線連接好后，用一字螺絲刀插入智能控制器下面凹槽內，向里輕推向上一橇將控制面板和電源板分開，然后用配備的螺絲將電源板安裝在其中一個86暗盒內，再將面板上面先掛在電源板上部，然后向下稍用力一推，將下面固定在電源板上，控制器就安裝好了。

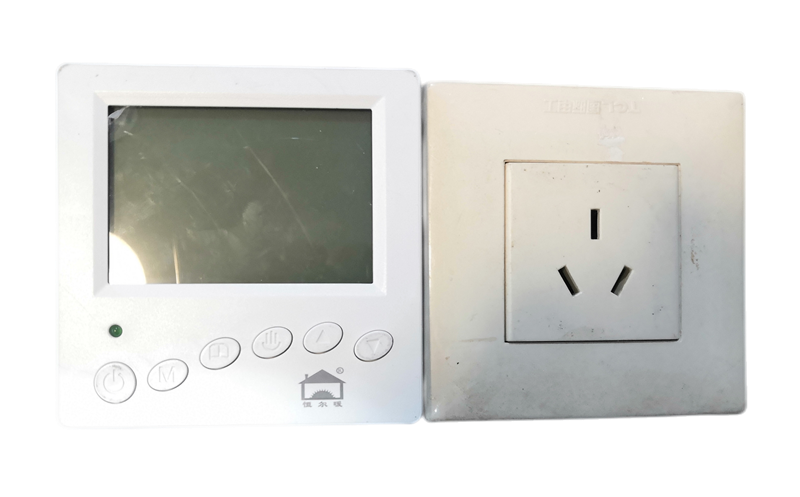

另一個86暗盒可以安裝插座或用一個白板蓋上。

七、熱水循環系統的調試

熱水器、水箱、循環泵、智能控制器及熱水循環系統管道全部安裝好后，就可以進行調試了，調試分為以下幾個部分：給熱水系統注水、循環泵的解鎖和排氣、智能控制器的周編程的設定、水流點控器延時時長的設定等。下面分別介紹。

1、熱水系統管道注水

特別注意：

在給系統注滿水之前，請務必不要將熱水循環泵通電開機，否則會造成循環泵燒壞，如因此原因燒壞，不在質保范圍之內。

注水方法：

打開熱水循環水箱的自來水進水閥，并同時打開熱水系統主管上所有的水閥，如水箱的出水口、回水口、自控中心處的水閥，水箱上如果有自動排氣閥，請務必打開排氣閥，然后打開最后一個用水的熱水龍頭，直到水流出來，并且水中不再帶有大量空氣，這時系統就注滿水了。

然后就可以開啟循環泵智能控制器，啟動增壓循環泵，如有必要，按照下面第2點的方法進行排氣和解鎖。

2、循環泵的解鎖和排氣

增壓循環泵解鎖方法

如果循環泵開機后，摸著發熱，或有嗡嗡聲響，但不循環工作，說明循環泵長期不通電，轉子抱死，需要進行解鎖。解鎖方法：用一字螺絲刀逆時針旋轉擰下中間的堵頭，然后將螺絲刀插入孔中軸心凹槽內，抵緊軸心，然后順時針旋轉，帶動轉子旋轉起來就解鎖了，再將堵頭重新裝回去。

特別警示：

由于解鎖時，孔中會流出水，如水壓較大，可能會濺出來，應先關閉循環泵前后的閥門，用容器接著水，并用抹布等物品遮擋孔前面，避免飛濺出來的水損壞地板或其他物品。

增壓循環泵排氣方法

如果增壓循環泵開機時噪聲較大，或有明顯的水流聲，說明內部聚集氣體較多，需要排氣。排氣方法：逆時針擰松循環泵中間的堵頭，氣體就可以排出，氣體排完后，再順時針擰緊堵頭即可。不需要將堵頭全部擰下來，擰松一些即可。

3、智能控制器的設定

智能控制器的使用方法、時間設定、溫度設定、周編程自動模式設定等，請以《智能控制器說明書》為準�？梢杂檬謾C(jī)掃碼以下二維碼查看《智能控制器說明書》和《智能控制器周編程設置視頻》。

4、水流點控器控制循環泵延時關機時長的設定

恒爾暖智能控制器水流點控功能中，循環泵延時關機時長預設置為3分鐘，停機時間設置為5分鐘。

解釋為：開一下熱水龍頭3秒左右就關閉，有水流出，這時水流開關給智能控制器傳遞開機信號，智能控制器給循環泵接通電源，循環泵開啟工作，從開啟水龍頭循環泵啟動開始，循環泵工作3分鐘時間，然后就停機5分鐘，5分鐘之內再開啟水龍頭，循環泵不啟動。

如需要改動循環泵延時關機時長和停機時長，請與我們聯系。

5、恒爾暖自控中心+循環泵+智能控制器配合做熱水循環系統的設置方法

在2臺熱水器利用恒爾暖自控中心組合一起做熱水循環系統，如果利用恒爾暖智能控制器來控制循環泵，自控中心和循環泵智能控制器二者配合設置好開關機時間和溫度，可以達到很好的節能和減少備用熱水器（如燃?xì)鉄崴�器）的啟停次�?shù)。設置方式如下：

開機時間的設定：每次設定開機時間，循環泵要比自控中心早幾分鐘，或者自控中心和循環泵控制器設置的周編程完全一樣，但把循環泵控制器的時鐘設置比準確時間早幾分鐘，而自控中心設置為準確時間。

溫度的設定：燃?xì)鉄崴�器設定水溫（如為：58°C）>循環泵控制器設定水溫（如為42°C）>自控中心設定水溫（如為：40°C）。

這樣，在開機時段內，當水管里水溫降到低于設定溫度2°C時，循環泵就開啟，太陽能水箱的熱水就流出，當高于設定溫度的熱水流經過各個用水點到循環泵處時，控制器檢測到水溫已達到設定值，循環泵就停止工作。可以看出當水管里的水溫還沒有降到自控中心的設置水溫，就開啟循環，水管里的水很快就被替換成較高溫度的水，因此只要水箱的水溫高于自控中心設置溫度，燃?xì)鉄崴�器就始終不會啟動。大大減少燃?xì)鉄崴�器啟停次�?shù)，降低耗氣量，延長燃?xì)鉄崴�器使用壽命�?

至此，恒爾暖智能控制器與循環泵的連接、安裝和調試全部完工。
